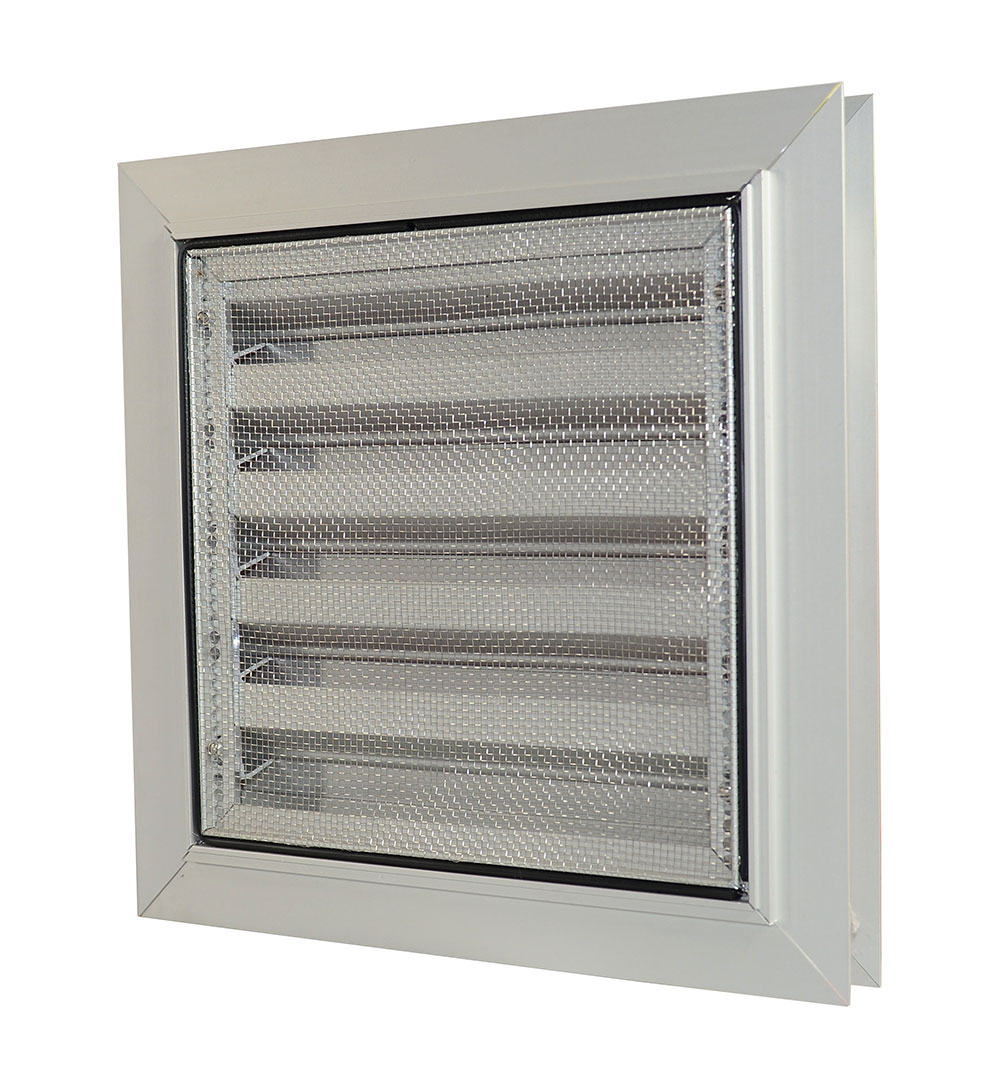

Lüftungsgitter für Rahmeneinbau W414
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL- Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A - 2,3 x 2,3 mm (6 x 6 mm Maschenteilung - auf Anfrage)
- Rundum 24 mm Einspannstärke
- Angaben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 130 x 130 mm
- Optischer freier Querschnitt 59%
- Physischer freier Querschnitt 43%
- K-faktor 19,04
- Optional: W14 / VA dosierbares Lüftungsgitter für Rahmeneinbau, Wasserabflussrinne
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohlen
- Technische Zeichnung: W414

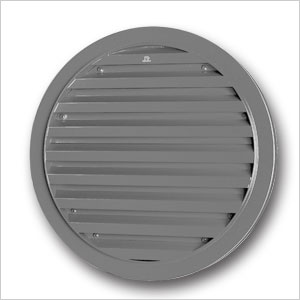

Lüftungsgitter für Rahmeneinbau W414R: Rundgitter
- Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron) Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A 6 x 6 mm, Maschenteilung (2,3 x 2,3 mm auf Anfrage)
- Rahmen nur an einer Seite geschweißt
- Rundum 24 mm Einspannstärke
- Minimum Durchmesser: 340 mm
- Maximum Durchmesser: 1400 mm E6/EV-1 eloxiert, 1500 mm RAL-pulverbeschichtet
- Durchmesser > 1500 mm : 2-teilig
- Optischer freier Querschnitt 59%
- Physischer freier Querschnitt 40,5%
- K-faktor (Zufuhr) 23,56
- K-faktor (Abfuhr) 25,51
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohlen
- Technische Zeichnung: W414R

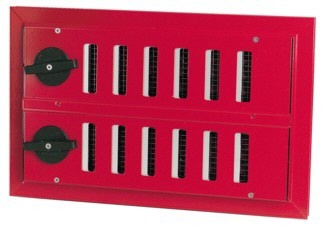

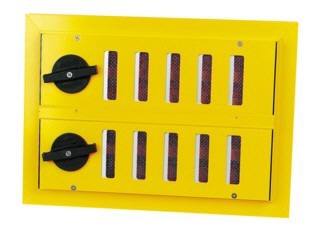

Lüftungsgitter für Rahmeneinbau W414VA: dosierbar
- Hergestellt aus ALU-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A - 2,3 x 2,3 mm, Rundum 24 mm Einspannstärke
- Dosierbar an der Innenseite: mit Innenschieber von 100, 130 und 150 mm
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 414VA: 130 x 130 mm Bedienung: mit Gestänge (nur wenn Innenschieber waagerecht montiert ist)
- mit Zugschnur, mit Motor, Drehknopf
- Befestigung: Einbau wie Doppelglasscheibe: Einsatz von Klotzbrücken wird empfohlen
- Einbau in Alu-Profil, in Holz und PVC-Profil möglich
- Technische Zeichnung: W414VA

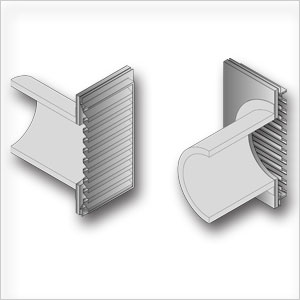

Lüftungsgitter für Rahmeneinbau W414THF: Thermisch getrennt
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
- Sandwichpaneel kann auf beiden Seiten pulverbeschichtet werden
- Wärmedämmplatte aus Polyurethan - Hartschaum
- Einspannstärke: 24, 28 und 32 mm
- Mindestmaße 130 x 130 mm
- Lamellenabstand: 33 mm
- Optischer freier Querschnitt 59%
- K-faktor (Zufuhr) 23,56
- K-faktor (Abfuhr) 25,51
- Befestigung: Einbau wie Doppelglasscheibe: Einsatz von Klotzbrücken wird empfohlen
- Technische Zeichnung: W414THF
Lüftungsgitter für Rahmeneinbau W415: mit V-Lamellen
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A - 6 x 6 mm
- Maschenteilung (2,3 x 2,3 mm auf Anfrage)
- Rundum 24 mm Einspannstärke
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 130 x 130 mm
- Optischer freier Querschnitt 93%
- Physischer freier Querschnitt 39%
- K-faktor 33,80
- Optional: W15 VA: Dosierbares Lüftungsgitter für Rahmeneinbau, Wasserabflussrinne
- Befestigung: Einbau wie Doppelglasscheibe: Einsatz von Klotzbrücken wird empfohlen
- Technische Zeichnung: W415
Lüftungsgitter für Rahmeneinbau W415R: Rundgitter, mit V-Lamellen
- Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron) Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A 6 x 6 mm
- Maschenteilung (2,3 x 2,3 mm auf Anfrage)
- Rahmen nur an einer Seite geschweißt
- Rundum 24 mm Einspannstärke
- Minimum Durchmesser: 340 mm
- Maximum Durchmesser: 1400 mm EV-1 eloxiert, 1500 mm RAL-Farbe
- Durchmesser > 1500 mm : 2-teilig
- Optischer freier Querschnitt 93%
- Physischer freier Querschnitt 39%
- K-faktor 33,80
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohlen
- Technische Zeichnung: W415R

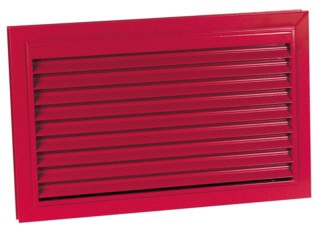

Lüftungsgitter für Rahmeneinbau W415VA: dosierbar
- Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron) Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A 6 x 6 mm
- Maschenteilung (2,3 x 2,3 mm auf Anfrage)
- Lamellenabstand: 20 mm
- Einspannstärke: 24, 28 oder 32 mm
- Dosierbar in Kombination mit 100, 130 und 150 mm Lüftungsschiebern oder isolierter Aluminiumtür (415/D)
- Mindestmaße: 200 x 130 mm
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohlen
- Technische Zeichnung: W415VA
Lüftungsgitter für Rahmeneinbau W424: Mittelschwere Ausführung
- Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A - 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
- Rundum 24 mm Einspannstärke
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 220 x 220 mm
- Optischer freier Querschnitt 70%
- Physischer freier Querschnitt 47%
- K-faktor 12,57
- Optional: Dosierbar: Typ 424/VA - gleiche Ausführung wie, Typ 414/VA, Wasserabflussrinne Befestigung: Einbau wie Doppelglasscheibe, Einsatz von
- Klotzbrücken wird empfohlen
- Technische Zeichnung: W424
Lüftungsgitter für Rahmeneinbau W428: Mittelschwere Ausführung
- mittelschwere Ausführung
- Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
- Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm, Maschenteilung (6 x 6 mm auf Anfrage)
- Anschlagrahmen: 24 mm
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 220 x 220 mm
- Optischer freier Querschnitt 60%
- Physischer freier Querschnitt 43%
- K-faktor 61,04
- Optional: Abschließbar: Typ W28/VA - gleiche Ausführung wie Typ W14/VA, Wasserabflussrinne
- Technische Zeichnung: W428

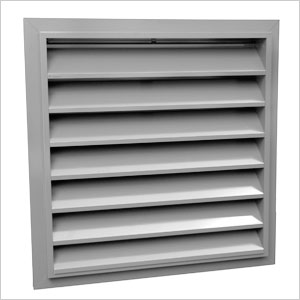

Lüftungsgitter für Rahmeneinbau W425GL: Schwere Ausführung
- Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
- Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm, Maschenteilung (6 x 6 mm auf Anfrage)
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
Lamellenabstand: 95 mm
- Einbautiefe: 81,5 mm
- Einspannstärke: 24 mm
- Mindestmaße 385 x 385 mm
- Optischer freier Querschnitt 86%
- Physischer freier Querschnitt 55%
- K-faktor (Zufuhr) 11,41
- K-faktor (Abfuhr) 11,65
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohle
- Technische Zeichnung: W425GL

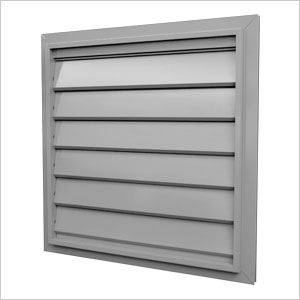

Lüftungsgitter für Rahmeneinbau W427GL: Schwere Ausführung, mit beweglichen Lamellen
- Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
- Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm, Maschenteilung (6 x 6 mm auf Anfrage)
- Lamellenabstand: 100 mm
Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
Vorzughöhe = (ein Vielfaches x 100) + 377 mm
- Maximale Breite in einem Stück: 1300 mm
- Einspannstärke: 24 mm
- Mindestmaße 377 x 377 mm
- Optischer freier Querschnitt 88%
- Physischer freier Querschnitt 53%
- K-faktor (Zufuhr) 11,41
- K-faktor (Abfuhr) 11,65
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohle
- Technische Zeichnung: W427GL

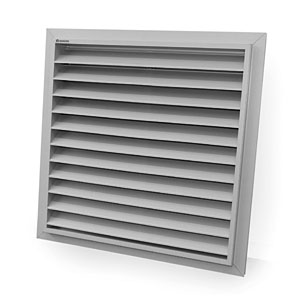

Lüftungsgitter für Rahmeneinbau W483: Mittelschwere Ausführung
- Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
- Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm, Maschenteilung (6 x 6 mm auf Anfrage)
- Lamellenabstand: 60 mm
Einspannstärke: 24 mm
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 385 x 385 mm
- Optischer freier Querschnitt 90%
- Physischer freier Querschnitt 76%
- K-faktor (Zufuhr) 5,03
- K-faktor (Abfuhr) 4,96
- Befestigung: Einbau wie Doppelglasscheibe, Einsatz von Klotzbrücken wird empfohle
- Technische Zeichnung: W483
Lüftungsgitter für Rahmeneinbau W484: Mittelschwere Ausführung
- mittelschwere Ausführung
- technische Angaben: Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
- Insektenschutzgitter aus Edelstahl V2A - 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
- Rundum 24 mm Einspannstärke
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 220 x 220 mm
- Optischer freier Querschnitt 92%
- Physischer freier Querschnitt 60%
- K-faktor 8,03
- Optional: Dosierbar: Typ W84/VA - gleiche Ausführung wie Typ W14/VA, Wasserabflussrinne
- Technische Zeichnung: W484

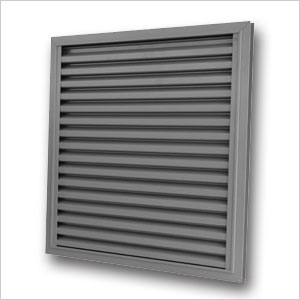

Lüftungsgitter für Rahmeneinbau W494: Sicherheitslüftungsgitter
- Mit Sturmschutz für Rahmeneinbau
- Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - dunkelbronze (20 Micron)
- Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
- Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm, Maschenteilung (6 x 6 mm auf Anfrage)
- Lamellenabstand: 33 mm
- Einspannstärke: 24, 28 oder 32 mm
- Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
- Mindestmaße 130 x 130 mm
- Optischer freier Querschnitt 57%
- Physischer freier Querschnitt 26%
- K-faktor (Zufuhr) 123,50
- K-faktor (Abfuhr) 118,10
- Technische Zeichnung: W494
