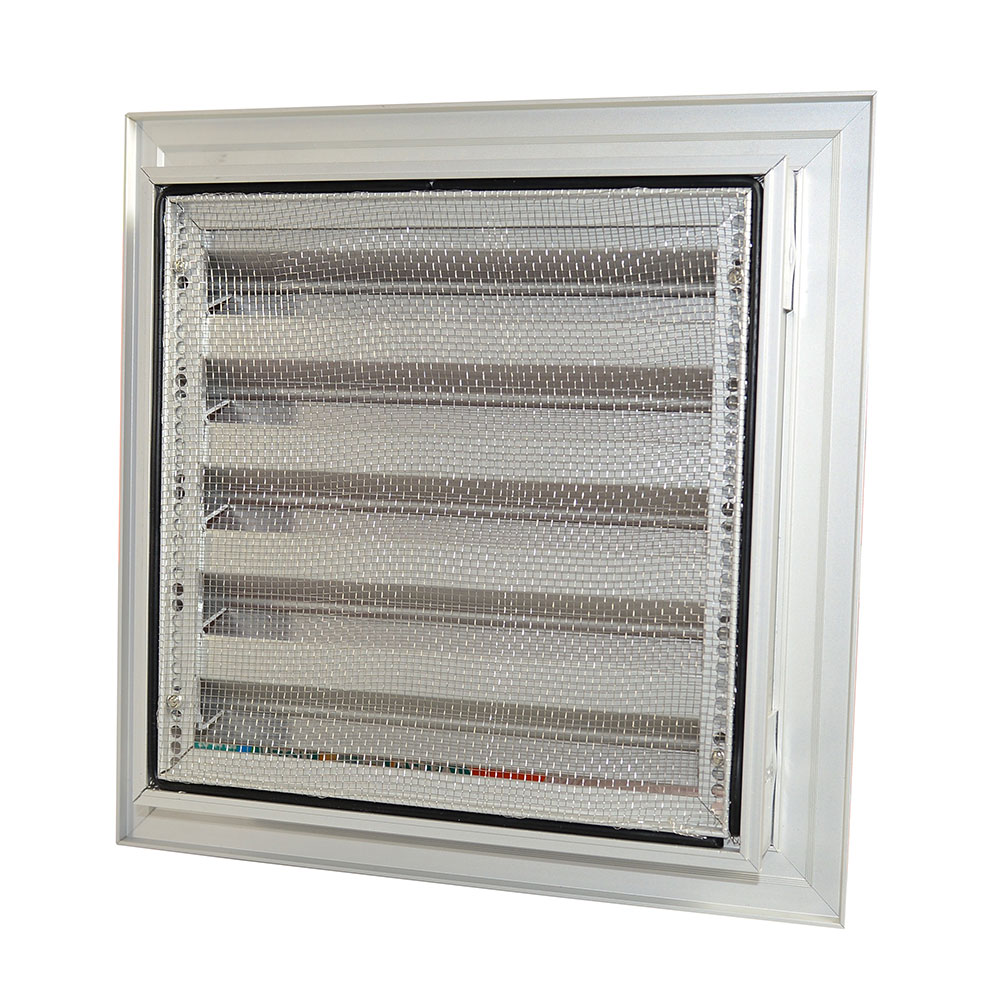

Lüftungsgitter W411 Standardausführung

  • Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet : nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm
  • Einbautiefe 28,5 mm
  • Überfalzmaß 21 mm
  • Mindestmaße 90 x 90 mm
  • Optischer freier Querschnitt 59%
  • Physischer freier Querschnitt 44%
  • K-faktor 19,04
  • Optional: Wasserabflussrinne
  • Befestigung mit Klipsfeder Nr. 419 oder Maueranker Nr. 418 können auf Anfrage mitgeliefert werden
  • Technische Zeichnung: W411​
Download - Datenblatt

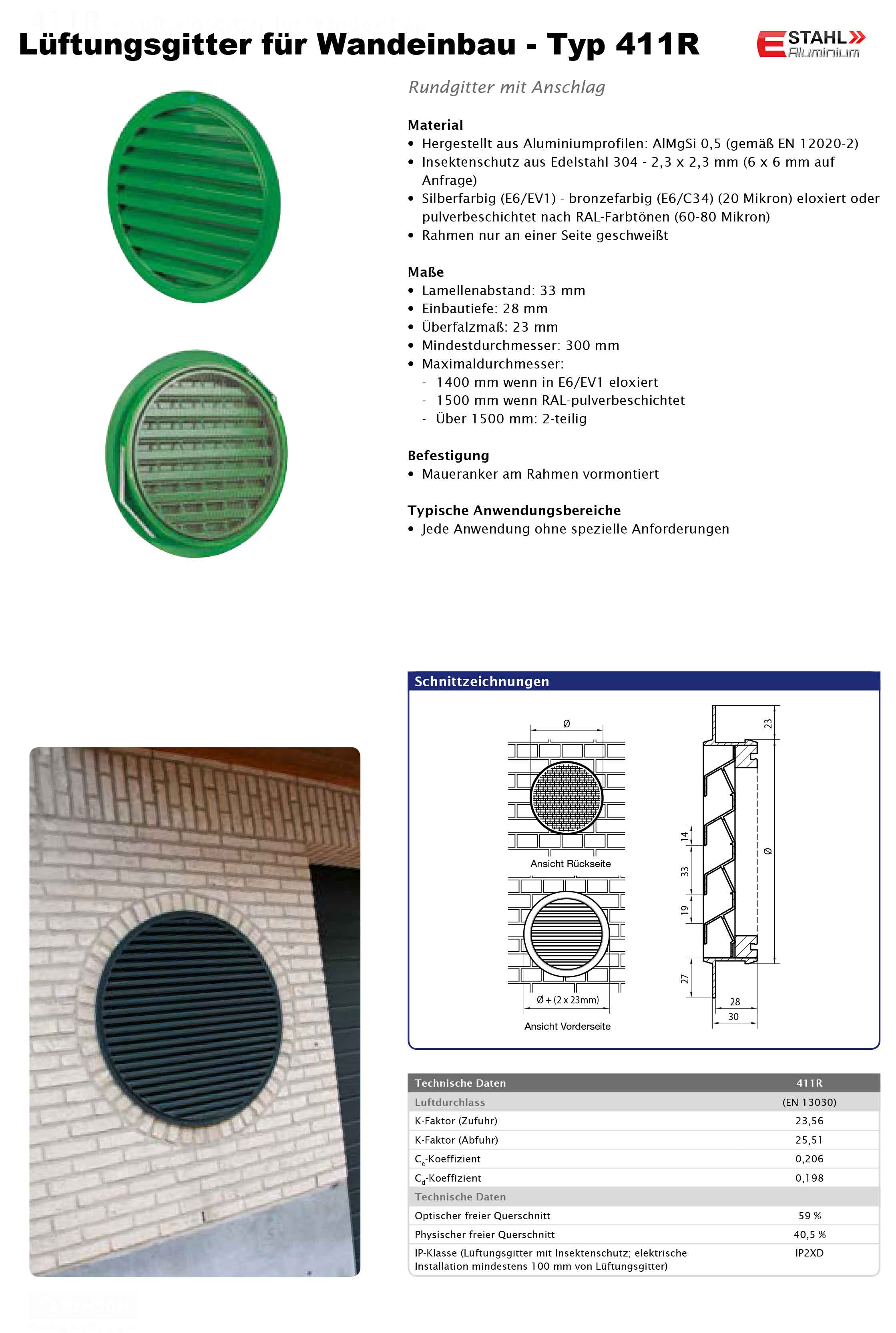

Lüftungsgitter W411R Standardausführung

  • Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet : nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm
  • Einbautiefe 28,5 mm
  • Überfalzmaß 0 mm
  • Minimum Durchmesser 300 mm
  • Optischer freier Querschnitt 59%
  • Physischer freier Querschnitt 44%
  • K-faktor 19,04
  • Optional: Wasserabflussrinne
  • Befestigung mit Klipsfeder Nr. 419 oder Maueranker Nr. 418 können auf Anfrage mitgeliefert werden
  • Technische Zeichnung: W411R
Download - Datenblatt

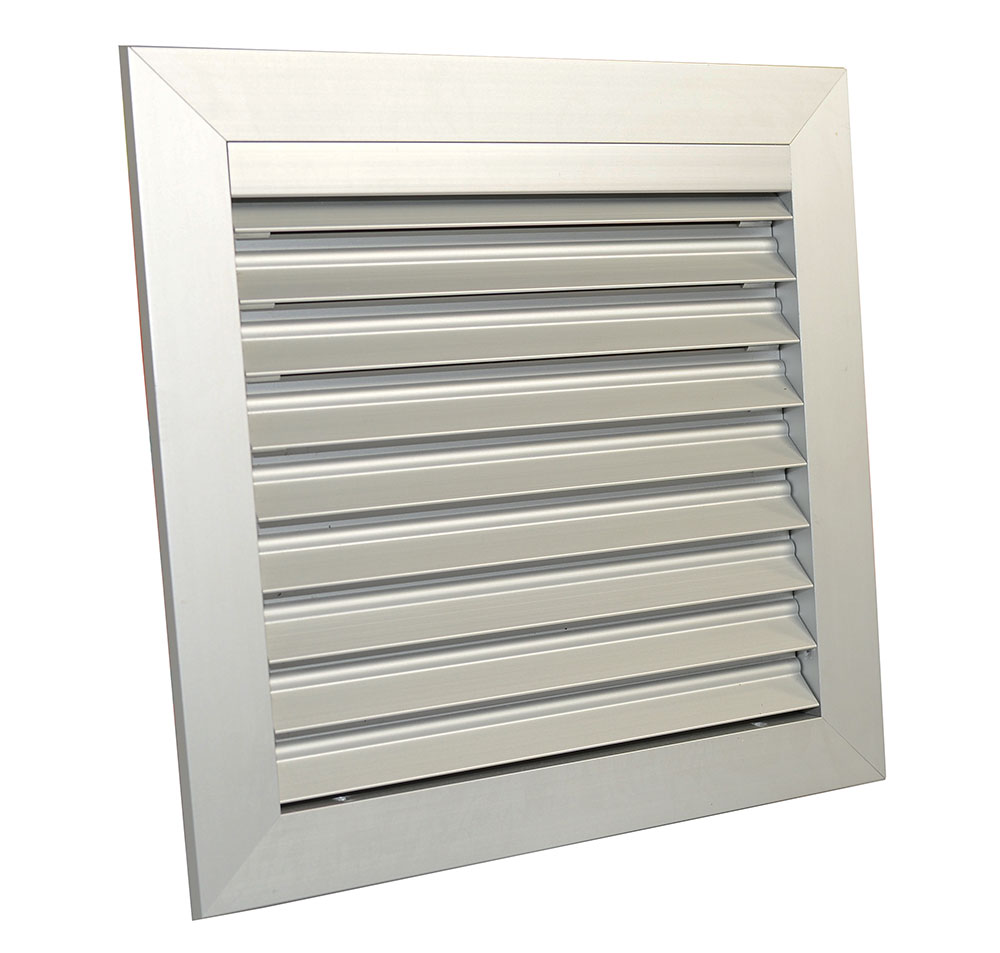

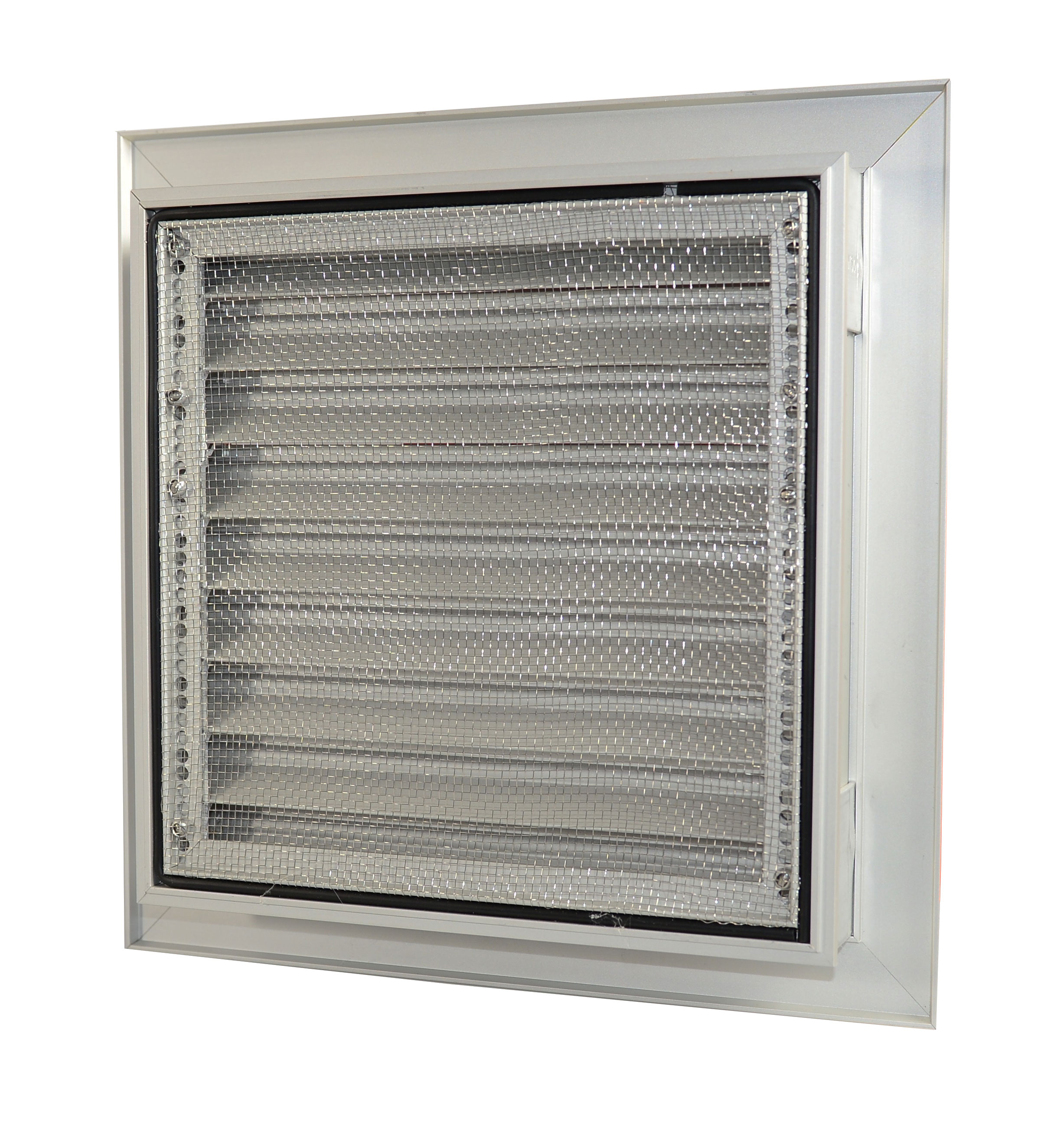

Lüftungsgitter W412 für Wandeinbau, mit V-Lamellen,
​für Hochspannungskabinen und Trafo-Stationen

  • Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet : nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm
  • Einbautiefe 28,5 mm
  • ​Überfalzmaß 21 mm
  • Mindestmaße 100x100 mm


  •  Optischer freier Querschnitt 59%
  • Physischer freier Querschnitt 39%
  • K-faktor 19,04
  • Optional: Wasserabflussrinne
  • Befestigung mit Klipsfeder Nr. 419 oder Maueranker Nr. 418 können auf Anfrage mitgeliefert werden
  • Technische Zeichnung: W412
Download - Datenblatt

Lüftungsgitter W412R: Rundgitter, für Wandeinbau, mit V-Lamellen

  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig-bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A - 6 x 6 mm
  • Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Rahmen nur an einer Seite geschweißt
  • Einbautiefe: 33,8 mm
  • Anschlagrahmen: 25 mm
  • minimaler Durchmesser: 300 mm
  • maximaler Durchmesser: 1400 mm EV-1 eloxiert
  • 1500 mm RAL-Farbe
  • Durchmesser > 1500 mm : 2-teilig
  • Optischer freier Querschnitt 93%
  • Physischer freier Querschnitt 39%
  • K-faktor 33,80
  • Befestigung: Maueranker werden auf den Rahmen vormontiert
  • Technische Zeichnung: W412R
Download - Datenblatt

Lüftungsgitter W421 für Wandeinbau, Mittelschwere Ausführung

  • Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet : nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm
  • Einbautiefe 46 mm
  • ​Überfalzmaß 40 mm
  • Mindestmaße 150x150 mm
  •  Optischer freier Querschnitt 70%
  • Physischer freier Querschnitt 49%
  • K-faktor 12,57
  • Optional: Wasserabflussrinne
  • Befestigung Maueranker Nr. 1428 kann auf Anfrage mitgeliefert werden
  • Technische Zeichnung: W421
Download - Datenblatt

Lüftungsgitter W421R: Rundgitter, für Wandeinbau, Mittelschwere Ausführung

  • Hergestellt aus ALU-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm (6 x 6 mm Maschenteilung auf Anfrage)
  • Rahmen nur an einer Seite geschweißt
  • Einbautiefe: 57 mm
  • Überfalzmaß: 22 mm
  • Minimum Durchmesser: 400 mm
  • Maximum Durchmesser: 1400 mm EV-1 eloxiert
  • 1500 mm RAL-Farbe
  • Durchmesser >1500 mm : 2-teilig
  • Auch ohne Anschlag erhältlich
  • Optisch freier Querschnitt 70%
  • Physisch freier Querschnitt 47%
  • K-faktor 12,57
  • Befestigung: Maueranker werden standardmäßig auf den Rahmen vormontiert
  • Technische Zeichnung: W421R
Download - Datenblatt

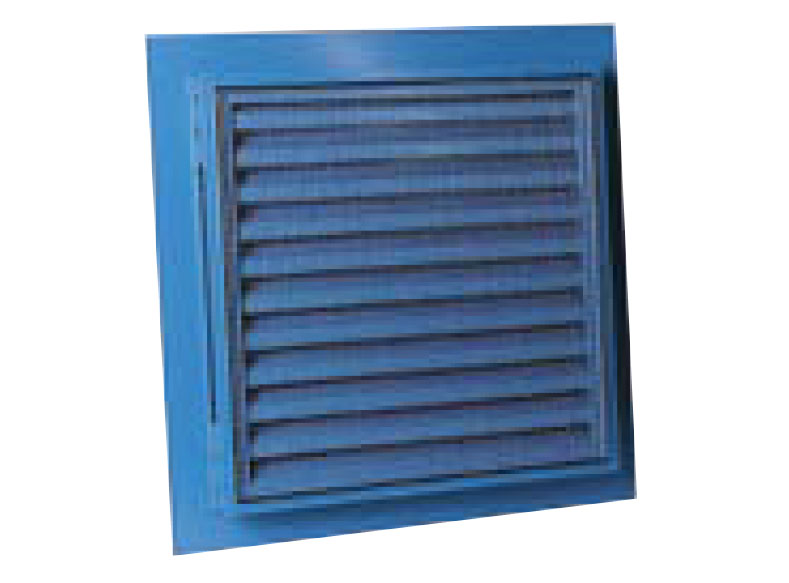

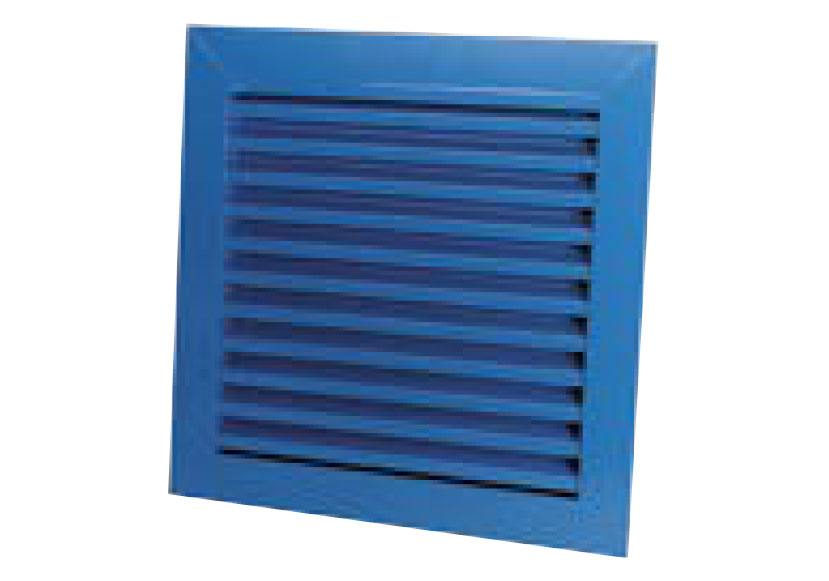

Lüftungsgitter W422: für Wandeinbau, mit Anschlag und stochersicheren V-Lamellen

  • Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - dunkelbronze (20 Micron)
  • Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
  • Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm Maschenteilung (6 x 6 mm auf Anfrage)
  • Einbautiefe: 46 mm
  • Anschlagrahmen: 40 mm
  • Mindestmaße 150 x 150 mm
  • Optischer freier Querschnitt 60%
  • Physischer freier Querschnitt 43%
  • K-faktor 61,04
  • Optional:Wasserabflussrinne
  • Maueranker Nr. 1428
  • Befestigung: Maueranker Nr. 1428 und Schrauben können auf Anfrage mitgeliefert werden
  • Technische Zeichnung: W422
Download - Datenblatt

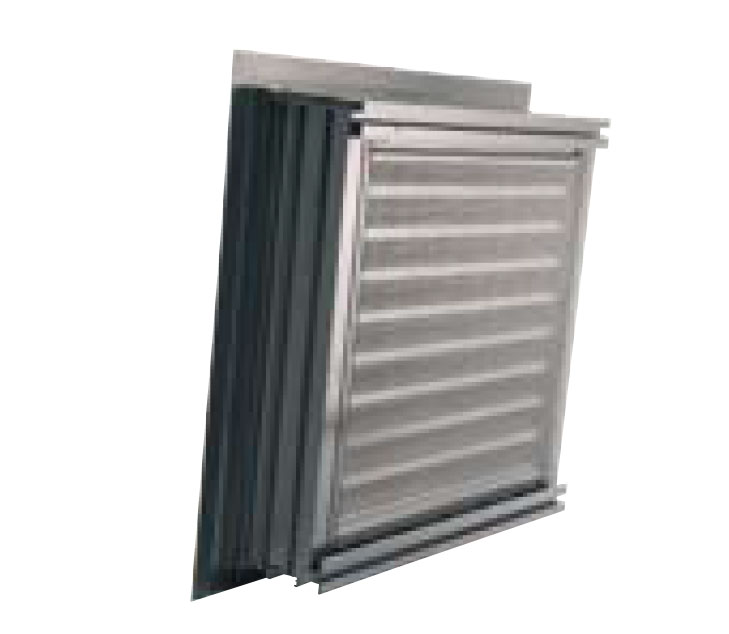

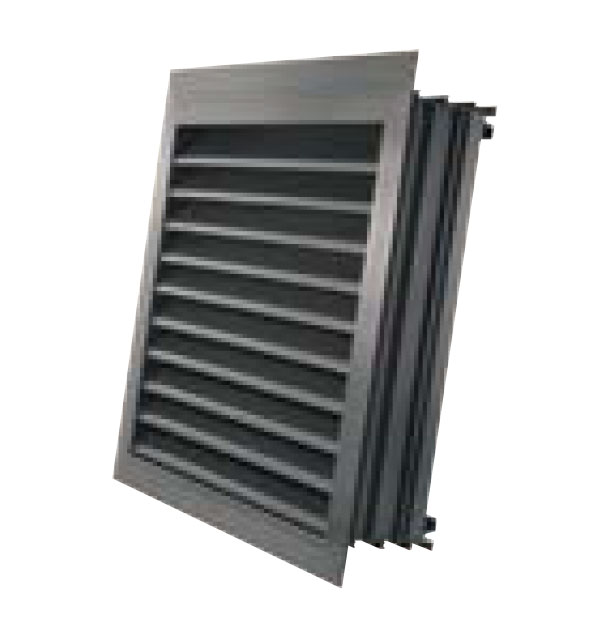

Wasserabweisendes Lüftungsgitter W450: für Wandeinbau

  • Hergestellt aus ALU Strangpressprofilen Al Mg Si 0,5
  • Pulverbeschichtet: nach RAL-Farbtönen (60-70 Micron)
  • Insektenschutz aus Edelstahl V2A - 2,3 x 2,3 mm Maschenteilung (6 x 6 mm auf Anfrage)
  • Lamellenabstand: 50 mm mm
  • Einbautiefe: 159 mm
  • Überfalzmaß: 38 mm
  • Mindestmaße: 200 x 200 mm

Typische Anwendungsbereiche

  • Datenzenter
  • Elektrizitätswerke
  • Notzentralen
  • IT-Anwendungen


Technische Daten

  • Weatherability A2 up to 3,0 m/s
  • Physischer freier Querschnitt 57%
  • K-Faktor (Zufuhr) 10,47
  • K-Faktor (Abfuhr) 16,52
  • Ce-Koeffizient 0,309
  • Cd-Koeffizient 0,246

  • Technische Zeichnung: W450

Download - Datenblatt

Lüftungsgitter W451: für Wandeinbau, mit Blendrahmen

  • mittelschwere Ausführung
  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A - 6 x 6 mm, Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Einbautiefe: 59,5 mm
  • Überfalzmaß: 25 mm
  • Lamellenabstand größer als 66 mm auf Anfrage
  • Mindestmaße 300 x 300 mm
  • Optischer freier Querschnitt 69%
  • Physischer freier Querschnitt 46%
  • K-faktor 13,62
  • Optional: Wasserabflussrinne
  • Technische Zeichnung: W451
Download - Datenblatt

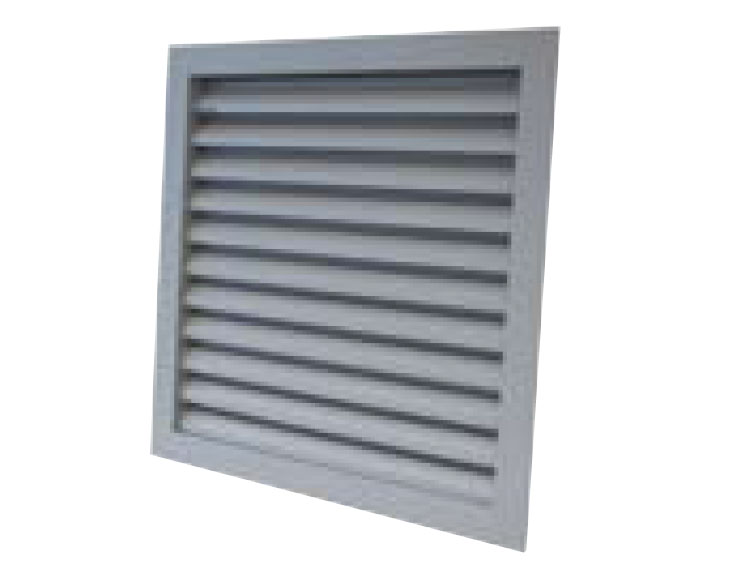

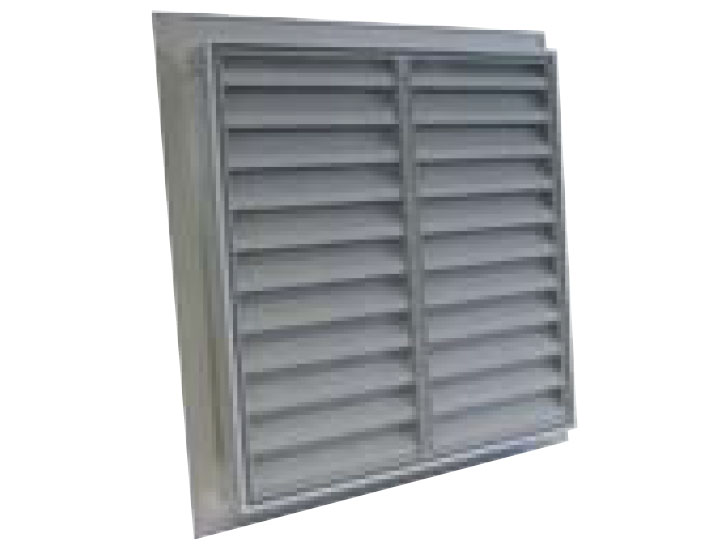

Lüftungsgitter W452: für Wandeinbau, Mittelschwere Ausführung, mit V-Lamellen

  • mittelschwere Ausführung
  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A - 6 x 6 mm, Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Einbautiefe: 82 mm
  • Überfalzmaß: 50 mm
  • Mindestmaße 300 x 310 mm
  • Optischer freier Querschnitt 70 %
  • Physischer freier Querschnitt 41 %
  • K-faktor (Zufuhr) 66,1
  • K-faktor (Abfuhr) 79,7
  • Optional: Wasserabflussrinne
  • Technische Zeichnung: W452
Download - Datenblatt

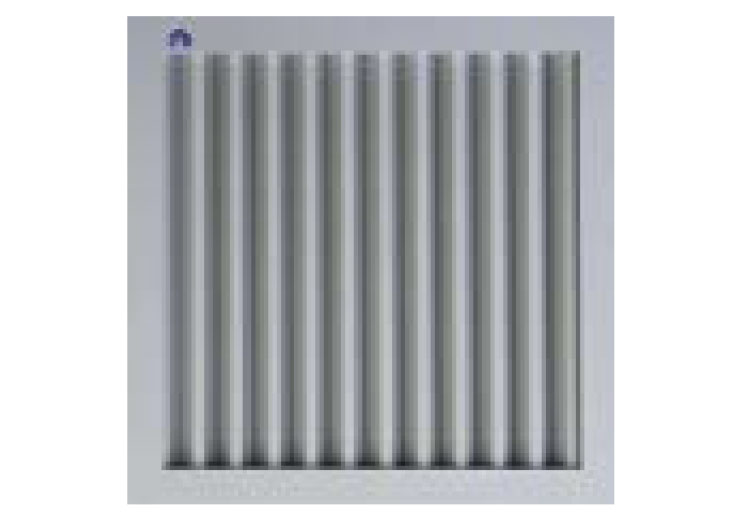

Lüftungsgitter W452V: mit senkrecht stehenden V - Lamellen

  • mittelschwere Ausführung
  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A - 6 x 6 mm, Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Einbautiefe: 82 mm
  • Überfalzmaß: 50 mm
  • Mindestmaße 310 x 300 mm
  • Optischer freier Querschnitt 70 %
  • Physischer freier Querschnitt 41 %
  • K-faktor (Zufuhr) 60,1
  • K-faktor (Abfuhr) 79,9
  • Optional: Wasserabflussrinne
  • Technische Zeichnung: W452V
Download - Datenblatt

Lüftungsgitter W453: für Wandeinbau, Mittelschwere Ausführung, mit gewalzten Lamellen

  •  mittelschwere Ausführung
  • technische Angaben: Rahmen hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Lamellen gewalzt aus Aluminium Bandmaterial
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Keine Eloxalfarbe möglich
  • Insektenschutzgitter aus Edelstahl V2A - 6 x 6 mm, Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Einbautiefe: 59,5 mm
  • Überfalzmaß: 25 mm
  • Mindestmaße 300 x 300 mm
  • Optischer freier Querschnitt 69%
  • Physischer freier Querschnitt 55%
  • K-faktor 13,32
  • Optional: Wasserabflussrinne

  • Technische Zeichnung: W453

Download - Datenblatt

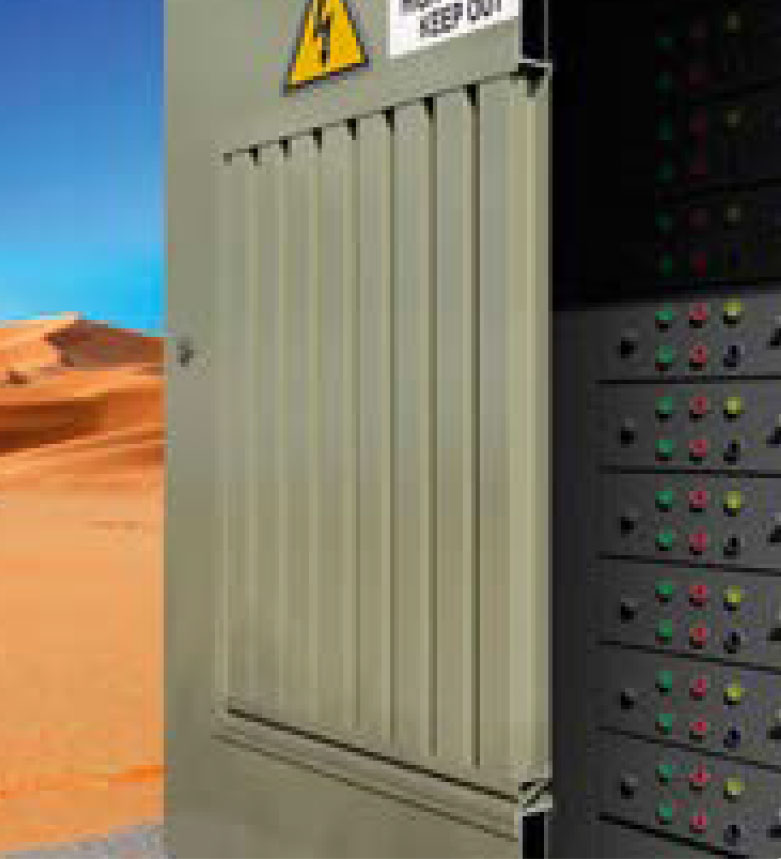

Lüftungsgitter W468SA: mit sandabweisenden Lamellen

  • Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet : nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm
  • Einbautiefe 60 mm
  • Überfalzmaß 25 mm
  • Lamellenabstand: 85 mm
  • Mindestmaße 185 x 185 mm
  • Lamellen werden senkrecht montiert
  • Optischer freier Querschnitt 29%
  • Physischer freier Querschnitt 29%
  • K-faktor 115,62
  • Optional: Staubfilter Klasse G4
  • IP-Klasse (Lüftungsgitter mit Insektenschutz) IP2XD
  • Technische Zeichnung: W468SA
Download - Datenblatt

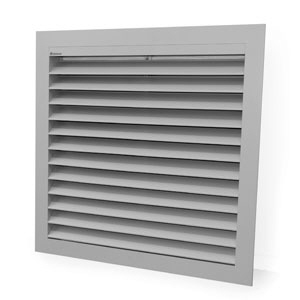

Lüftungsgitter W480: für Wandeinbau, Mittelschwere Ausführung, mit hohem physischem freiem Querschnitt

  •  hoher physischer freier Querschnitt
  • technische Angaben: Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
  • Insektenschutzgitter aus Edelstahl V2A - 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
  • Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
Download - Datenblatt

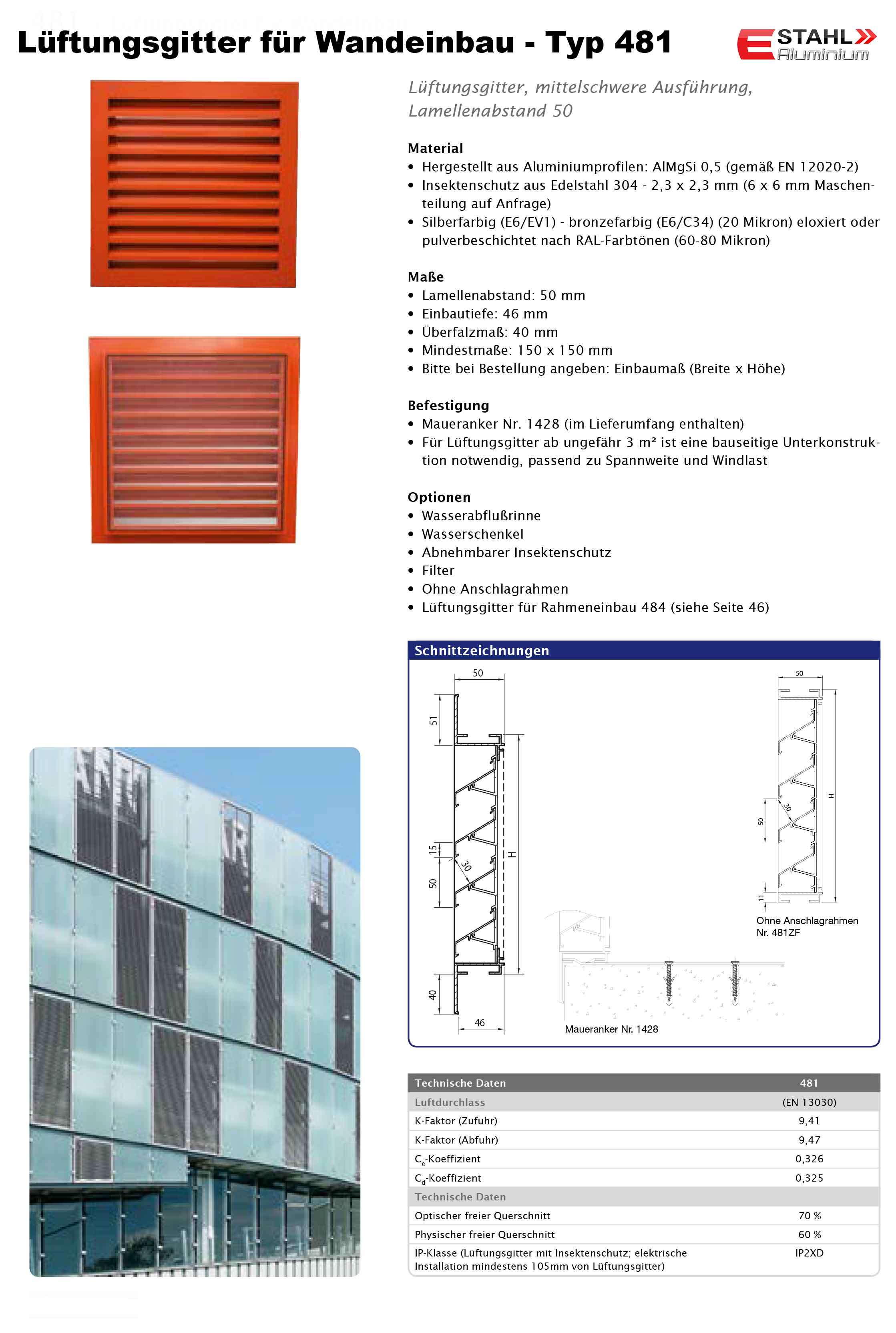

Lüftungsgitter W481: für Wandeinbau, Mittelschwere Ausführung

  •  mittelschwere Ausführung
  • technische Angaben: Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - dunkelbronze (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A - 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
  • Einbautiefe 46 mm
  • Überfalzmaß: 40 mm
  • Mindestmaße 150 x 150 mm
  • Optischer freier Querschnitt 92%
  • Physischer freier Querschnitt 60%
  • K-faktor 8,03
  • Optional: Wasserabflussrinne
  • Technische Zeichnung: W481
Download - Datenblatt

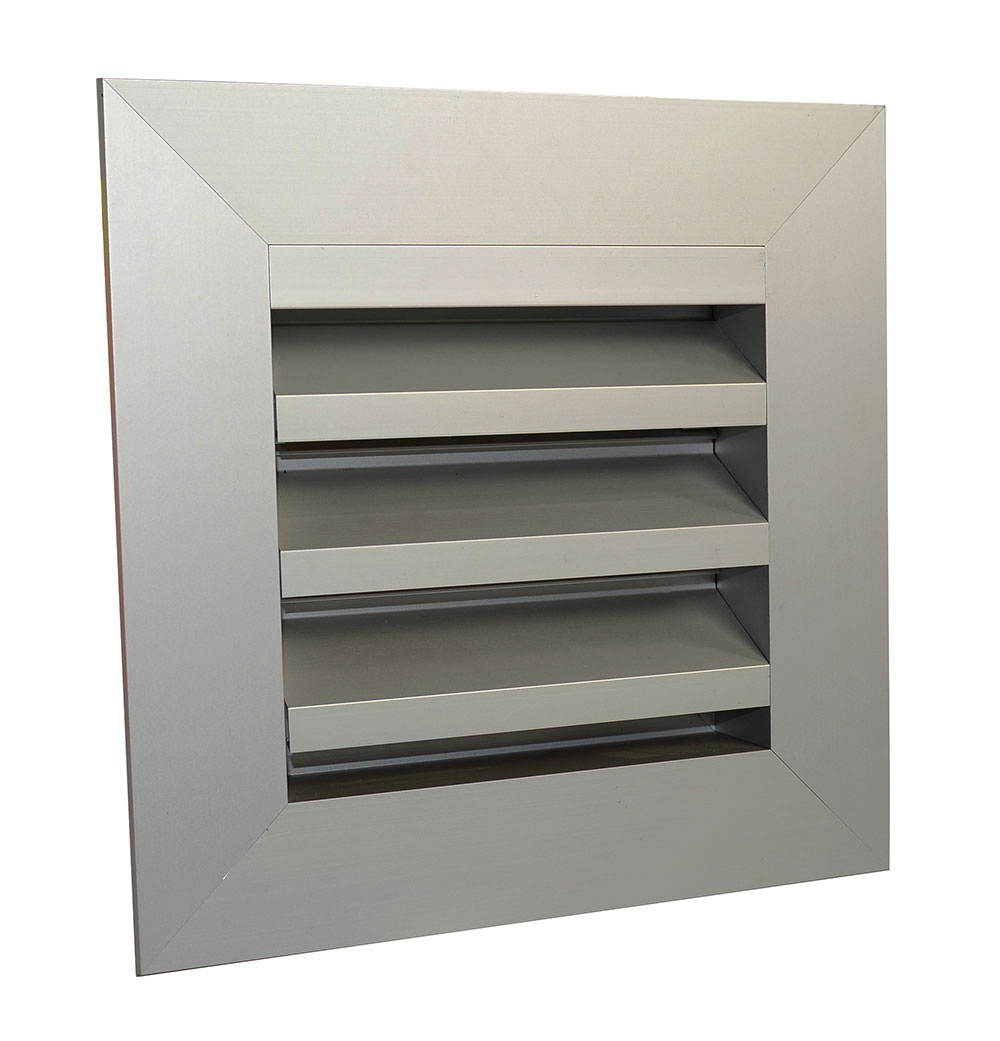

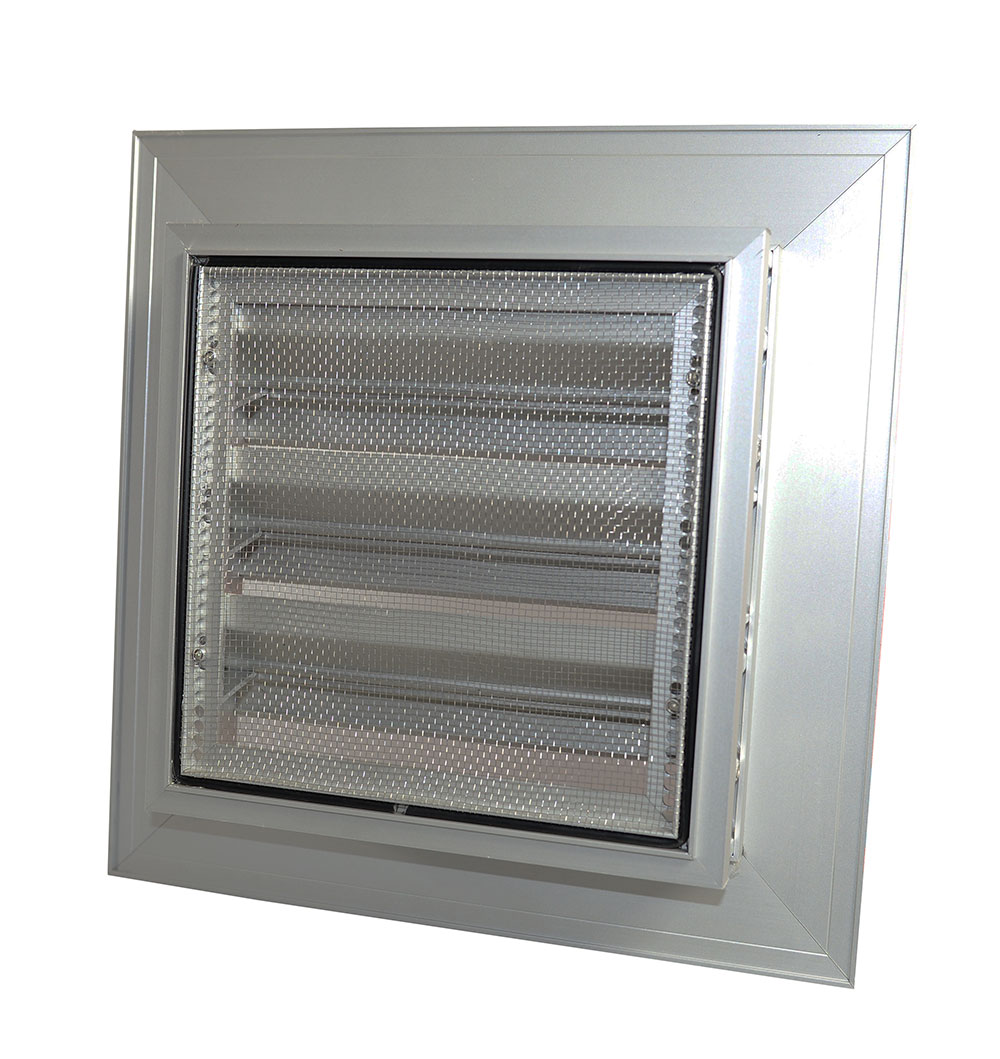

Lüftungsgitter W425: für Wandeinbau, Schwere Ausführung

  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL – Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 6 x 6 mm Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Einbautiefe: 81,5 mm
  • Überfalzmaß: 50 mm
  •  Mindestmaße 300 x 300 mm
  • Optischer freier Querschnitt 86%
  • Physischer freier Querschnitt 49%
  • K-faktor 11,41
  • Optional: Wasserabflussrinne
  • Technische Zeichnung: W425
Download - Datenblatt

Lüftungsgitter W427: für Wandeinbau, Schwere Ausführung, mit beweglichen Lamellen

  • schwere Ausführung
  • Typ 427/1 Direkte Handbetätigung, Mindesthöhe: 290 mm
  • Typ 427/2 Betätigung über Drahtseil, Mindesthöhe: 390 mm max. 2,25 m
  • Typ 427/3 Kurbelantrieb, Mindesthöhe: 690 mm
  • Typ 427/4 Motorantrieb 20 V - 24 V, Mindesthöhe: 390 mm
  • Typ 427/5 pneumatischer Antrieb, Mindesthöhe: 390 mm
  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5, Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 6 x 6 mm Maschenteilung, (2,3 x 2,3 mm auf Anfrage)
  • Höhe = (ein Vielfaches von 100) + 90 mm
  • Höchstbreite einteilig: 1300 mm
  • Mindestmaße 300 x 290 mm H
  • Optischer freier Querschnitt 88%
  • Physischer freier Querschnitt 53%
  • K-faktor 11,41
  • Technische Zeichnung: W427
Download - Datenblatt

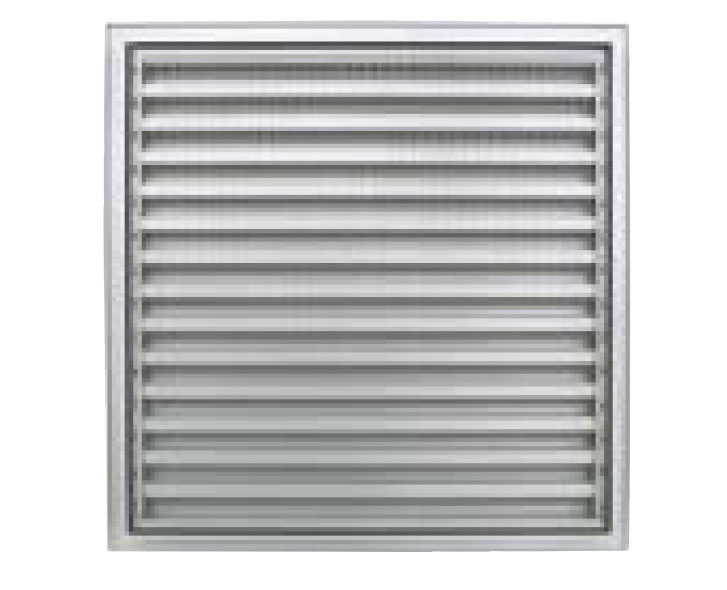

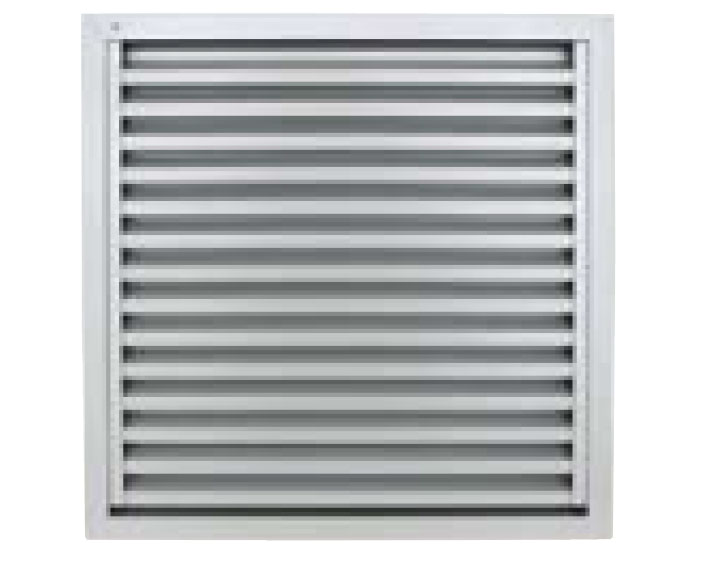

Lüftungsgitter W491: mit Sturmschutz, für Wandeinbau

  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL – Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 6 x 6 mm Maschenteilung (2,3 x 2,3 mm auf Anfrage)
  • Einbautiefe: 29 mm
  • Überfalzmaß: 21 mm
  • Lamellenabstand: 33 mm
  • Mindestmaße 100 x 100 mm
  • Optischer freier Querschnitt 57%
  • Physischer freier Querschnitt 26%
  • K-faktor (Zufuhr) 123,5
  • K-faktor (Abfuhr) 118,1
  • Optional: Wasserabflussrinne
  • Technische Zeichnung: W491
Download - Datenblatt

Lüftungsgitter W511: Standardausführung, galvanisch verzinkt

  • Hergestellt aus Stahlblech H2H
  • Galvanisch verzinkt: 10 Micron FeZn12C
  • Insektengitter aus Edelstahl 1.4301
  • Einbautiefe 28 mm
  • Überfalzmaß 24,5 mm
  • Optischer freier Querschnitt 61%
  • Physischer freier Querschnitt 43%
  • Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
  • Technische Zeichnung: W511
Download - Datenblatt

Lüftungsgitter W521: für Wandeinbau, Mittelschwere Ausführung, galvanisch verzinkt

  • Hergestellt aus Stahlblech H2H
  • Galvanisch verzinkt: 10 Micron FeZn12C
  • Insektengitter aus Edelstahl 1.4301
  • Einbautiefe 43 mm
  • Überfalzmaß 40 mm
  • Optischer freier Querschnitt 68%
  • Physischer freier Querschnitt 47%
  • Angeben bei Bestellung: Totalmaß Breite x Höhe in mm
  • Technische Zeichnung: W521
Download - Datenblatt

Lüftungsgitter W621: für Wandeinbau, Mittelschwere Ausführung, edelstahl

  • Hergestellt aus Edelstahlblech 1.4571
  • Insektenschutzgitter aus Edelstahl Edelstahl 1.4301
  • Einbautiefe 43 mm
Download - Datenblatt

Diese Website benutzt Cookies. Sie können Cookies die nicht essentiell für den Betrieb dieser Seite sind blockieren. Bereits gesetzte nicht essentielle Cookies werden dann gelöscht.

Drittanbieter-Cookies zulassen
