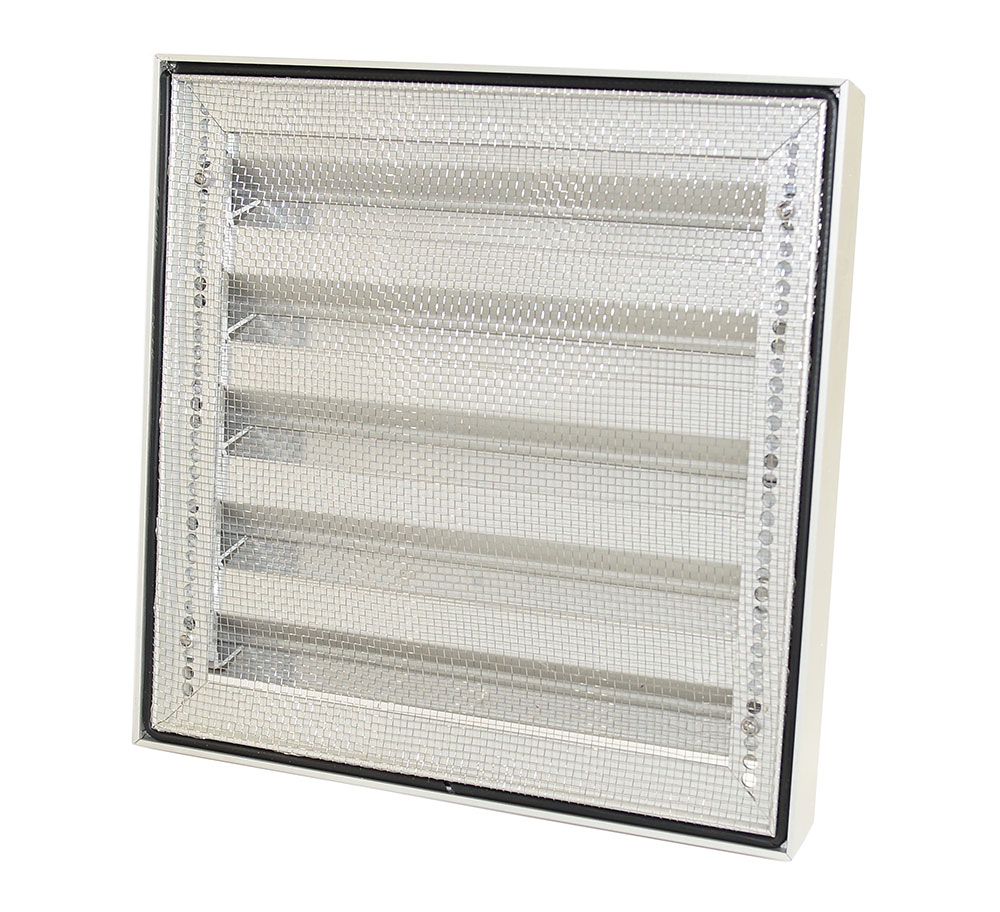

Lüftungsgitter W431: für Wandanbau, Standardausführung

  • Hergestellt aus ALU-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL - Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
  • Aufbauhöhe auf der Wand: 29 mm (Nr. 431) - 40 mm (Nr. 432
  • Mindestmaße 120 x 120 mm B x H
  • Optischer freier Querschnitt 59 %
  • Physischer freier Querschnitt 44 %
  • K-faktor 19,04
  • Technische Zeichnung: W431
Download - Datenblatt

Lüftungsgitter W431R: Rundgitter, für Wandanbau, Standardausführung

  • Hergestellt aus ALU-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
  • Rahmen nur an einer Seite geschweißt
  • Einbautiefe: 40 mm
  • Minimum Durchmesser: 300 mm
  • Maximum Durchmesser: 1400 mm EV-1 eloxiert
  • 1500 mm RAL-Farbe, Durchmesser > 1500 mm: 2-teilig
  • Optischer freier Querschnitt 58%
  • Physischer freier Querschnitt 45%
  • K-faktor 19,04
  • Befestigung: Maueranker werden standardmäßig auf den Rahmen vormontiert
  • Technische Zeichnung: W31R
Download - Datenblatt

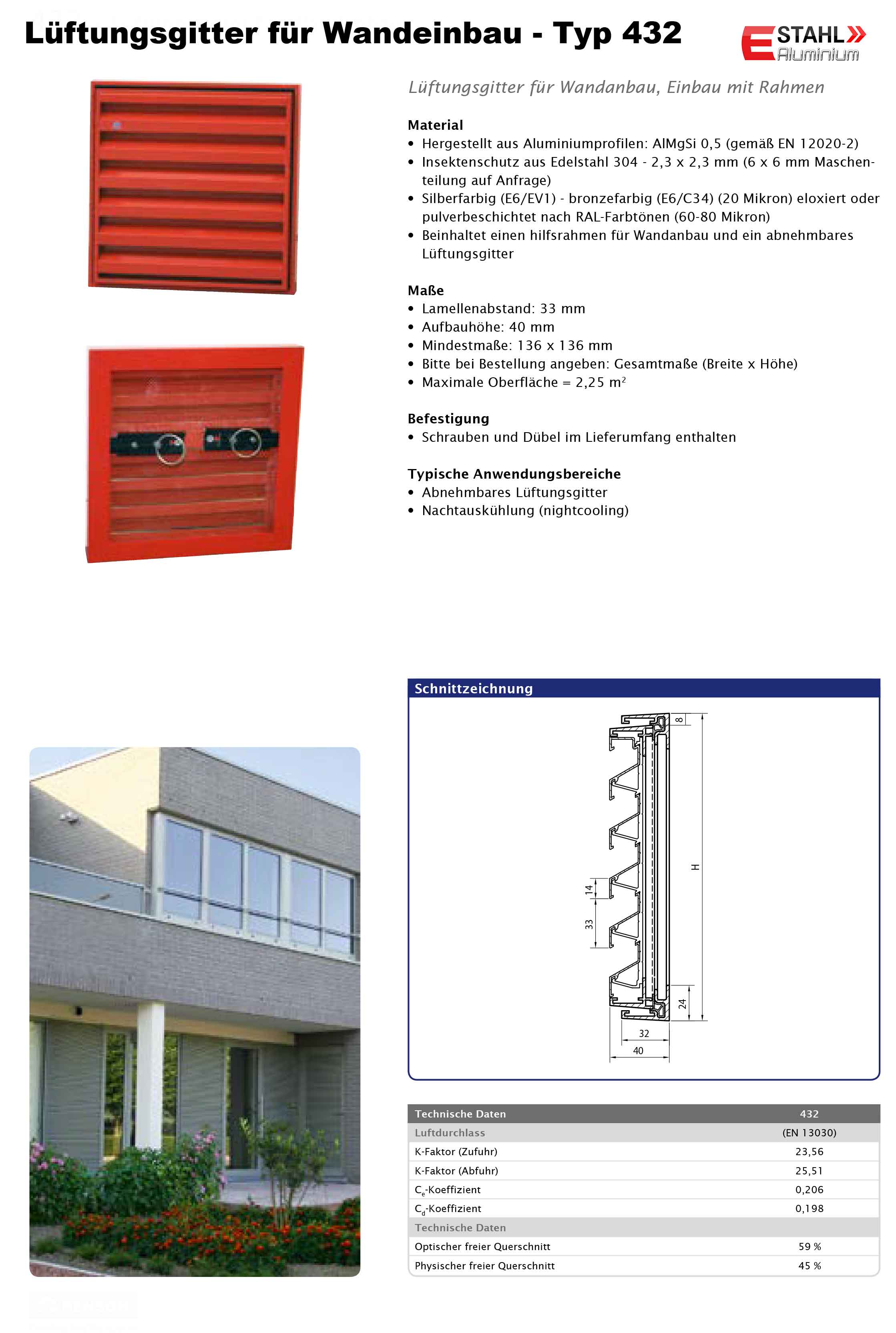

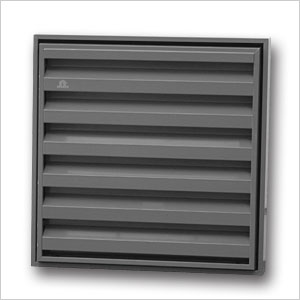

Lüftungsgitter W432: für Wandanbau, mit Anschlag

  • Hergestellt aus ALU-Strangpressprofilen Al Mg Si 0,5
  • Eloxiert: silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet: nach RAL-Farbtönen (60 - 70 Micron)
  • Insektenschutzgitter aus Edelstahl V2A 2,3 x 2,3 mm, (6 x 6 mm Maschenteilung auf Anfrage)
  • Beinhaltet einen hilfsrahmen für Wandanbau und ein abnehmbares Lüftungsgitter
  • Lamellenabstand: 33 mm
  • Aufbauhöhe: 40 mm
  • Mindestmaße: 136 x 136 mm
  • Maximale Oberfläche = 2,25 qm


  • Optischer freier Querschnitt 59%
  • Physischer freier Querschnitt 45%
  • K-faktor (Zufuhr) 23,56
  • K-factor (Abfuhr) 25,51
  • Technische Zeichnung: W432​
Download - Datenblatt

Überdruckklappen W433

  • Standardmaß: Breite x Höhe, EV1 dunkel-bronze, RAL 9016 8019
  • Jalousieklappe: 173 x 173 mm, 210 x 210 mm, 246 x 246 mm
  • Überdruckklappen: 328 x 328 mm, 428 x 428 mm, 528 x 528 mm
  • Andere Maße und Farben auf Anfrage
  • Hergestellt aus ALU-Strangpressprofilen AlMgSi 0,5
  • Alle Klappen öffnen gleichzeitig - bei Jalousieklappen
  • Alle Klappen öffnen individuell - bei Überdruckklappen
  • Eloxiert : silberfarbig - bronzefarbig (20 Micron)
  • Pulverbeschichtet : nach RAL - Farbtönen (60 - 70 Micron)
  • Abmessungen sind in der Höhe fest: (ein Vielfaches von 100) + 228 mm
  • Höchstbreite einteilig: 800 mm
  • Ohne Insektenschutzgitter
  • Schrauben können auf Anfrage mitgeliefert werden
  • Technische Zeichnung: W433​
Download - Datenblatt
